PVC (polyvinylchlorid)

Polyvinylchlorid (PVC) vzniká spojováním vinylchloridového monomeru (VCM) v přítomnosti peroxidů, azylních sloučenin nebo metodou volných radikálů po vystavení teplu nebo světlu. Když se o nich mluví společně, homopolymery vinylchloridu a kopolymery vinylchloridu jsou známé jako polyvinylchloridová hmota.

iI. Způsob výroby

Nejprve používáme metodu suspendované polymerizace.

S využitím metody suspendované polymerizace se monomery stávají suspensemi a dělí se na malé kapičky. Příslušný olejově rozpustný iniciátor je nejprve rozpouštěn v monomeru. Tyto kapičky se používají pro provedení polymerizační reakce. Za chvíli je teplo polymerizace absorbováno vodou. Pokud chcete, aby tyto kapičky tvořily kuličky při přidání do vody, musíte přidat stabilizátor suspense, jako je gelatina, polyvinylalkohol, methylcelulóza, hydroxyethylcelulóza či jiné látky. Nejčastěji používanými iniciátory jsou organické peroxidy a azoskupiny, například dietylhexyl peroxydicarbonát, azobisisoheptonitril a azobisisobutyronitril. Polymerizace na velkou měřítku probíhá v polymerizačním kotli vybaveném míchačkou. Když je polymerizace dokončena, materiál přechází do nádrže pro obnovu monomeru nebo do destilační věže pro získání monomeru. Poté vstupuje do míchaného kotla, je myt, zpracován v centrifugách, odvodněn a sušen pro výrobu konečného rezinu.

2) Metoda emulzní polymerizace

Průmysl už dlouho vyrábí PVC pomocí emulzní polymerizace. Kromě vody a vinylchloridového monomeru se přidává sodný alkylsulfonát jako emulgátor, který pomáhá rozmístit monomery ve vodě během emulzní polymerizace. Pro tento účel se používá vodou rozpustný draselný nebo amonný per-sulfát jako iniciátor. Dalším používaným způsobem je oxidací-redukční iniciační systém. Existuje rozdíl mezi polymerizací a suspenzní metodou. Navíc polyvinylalkohol pomáhá stabilizovat směs, dodecylmercaptan udržuje směs regulovanou a kyselina uhličitá sodná funguje jako vyrovnávač. Pro polymerizaci se používají tři techniky: intermitentní, polookamžitá a spojitá. Polymerizační produkt podobný latexu má emulzní částice o velikosti 0,05 až 2 μm a buď se používá přímo, nebo se převede na prášek spray sušením. Ovládání cyklu emulzní polymerizace je snadné, protože proces trvá méně času. V důsledku toho má štěpnina vysokou molekulární hmotnost a konzistentní rozložení polymerní velikosti. PVC mouka se často používá k výrobě polyvinylchloridové pasty, umělé kůže a nasáklých výrobků.

3) Metoda hromadné polymerizace

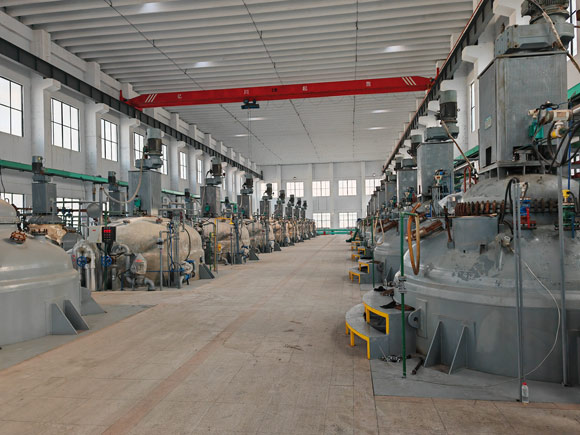

Zařízení pro hromadnou polymerizaci je speciální, hlavně se skládá z svislého předpolymerizačního kotla a vodorovného polymerizačního kotla s rámovým míchačem. Polymerizace probíhá ve dvou fázích. Monomer a iniciátor nejprve začínají předpolymerizaci v předpolymerizačním kotli po dobu jedné hodiny, aby vytvořili semínka částic. Konverze dosahuje 8 % až 10 %, poté proudí do druhého stupně polymerizačního kotla, kde se přidá stejná množství monomeru jako při předpolymerizaci a polymerizace pokračuje. Když konverze dosáhne 85 % až 90 %, je vyvržen zbylý monomer a následně se získá konečný produkt pomocí destrukování a sítím. Velikost a tvar částic resiny jsou řízeny rychlostí míchání a teplo reakce je odváděno kondenzací monomeru. Tato metoda má jednoduchý produkční proces, dobrá kvalita produktu a nízké náklady na výrobu.

ⅲ.Použití

Polyvinyl chlorid je široce používán jako běžný plast v mnoha aplikacích. PVC odolává proti vodním únikům a je plamenně zpožďující. Mnoho míst používá polyvinyl chlorid pro vodovodní potrubí, domácí potrubí, stěnné panely, obaly elektronických produktů, lékařské vybavení, balení potravin a další oblasti.

IV. Shrnutí

Polyvinyl chlorid byl kdysi největším objemově produkovaným univerzálním plastem se širokou paletou aplikací. Na základě stávajících technologií bude Tianli zvyšovat své investice do výzkumu a vývoje v oblasti produkce polyvinyl chloridu, neustále inovovat procesy a zlepšovat efektivitu, úsporu energie a stabilitu výrobního zařízení, aby vyhovovaly požadavkům na vysokou kvalitu v průmyslu polyvinyl chloridu.
